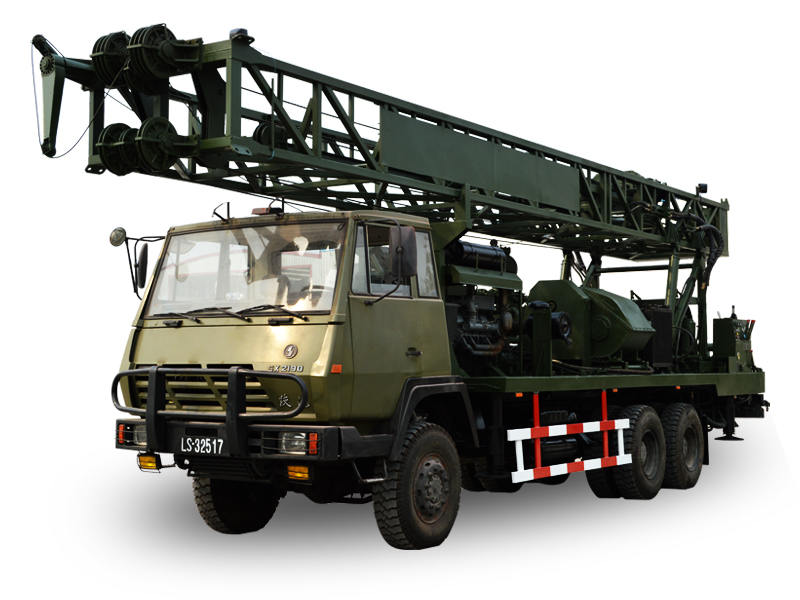

SPC-300HW型鉆機車是車裝回轉鉆進鉆機。所有部件(包括柴油機、傳動箱、變速箱、轉盤、卷?yè)P(yáng)機、雙液壓缸─鋼繩給進機構、鉆塔、泥漿泵等)均裝在載重汽車上,鉆機的主傳動為機械傳動;操縱機構中大部分為液壓操縱,其余是機械操縱。
鉆機以轉盤回轉---泥漿正循環鉆進為主要鉆探方式;如配備適當鉆探工具,也可適應其它鉆探工藝方法,可在粘土、砂層、基巖等多種地層中鉆進。開孔初期可用加壓機構給鉆具加壓,實現加壓鉆進,以提高淺孔鉆進效率,隨著孔深的增加,當鉆具重量超過需要加給鉆具的壓力時,可實行減壓鉆進。
|
SPC-300HW 轉盤式式水井鉆機 |
||||
|
綜合概述 |
||||
|
鉆井深度：300M-350M |
||||
|
A.承載底盤 CHASSIS |
||||
|
代號 |
名稱 |
規格 |
參數 |
備注 |
|
A01 |
汽車底盤 |
工程車專用 |
|
|
|
B.鉆塔、二層底盤 |
||||
|
代號 |
名稱 |
規格 |
參數 |
備注 |
|
B01 |
鉆塔 |
桁架式 |
鉆塔負荷:30T |
|
|
B02 |
二層底盤 |
連接鉆機和汽車底盤 |
支撐：四根液壓支腿油缸 |
|
|
C.鉆機動力 |
||||
|
代號 |
名稱 |
規格 |
參數 |
備注 |
|
C01 |
柴油機 |
濰柴 |
動力:120KW |
|
|
C02 |
柴油機監控儀 |
配套 |
通過柴油機傳感器，監控轉數、溫度等信息 |
|
|
D.泥漿泵 |
||||
|
代號 |
名稱 |
規格 |
參數 |
備注 |
|
D01 |
泥漿泵 |
BW850/ 30 |
型式：雙缸往復雙作用活塞泵 |
|
|
D02 |
配套水管 |
整套 |
排水管內徑：3' |
|
|
E.工具卷?yè)P(yáng) |
||||
|
代號 |
名稱 |
規格 |
參數 |
備注 |
|
E01 |
卷?yè)P(yáng) |
ZYJ3B |
單繩拉力：1.5T |
|
|
F.旋轉形式轉盤 |
||||
|
代號 |
名稱 |
規格 |
參數 |
備注 |
|
F01 |
轉盤 |
CT-1 |
檔位：5個正轉，1個反轉 |
|
|
G.操作系統 |
||||
|
代號 |
名稱 |
規格 |
參數 |
備注 |
|
G01 |
操縱箱 |
|
集成操作臺 |
|
|
H hoist |
||||
|
代號 |
名稱 |
規格 |
參數 |
備注 |
|
H01 |
主卷?yè)P(yáng) |
|
單繩拉力：5T |
|
|
H02 |
副卷?yè)P(yáng) |
|
單繩拉力：4T |
|
|
H03 |
工具卷?yè)P(yáng) |
|
單繩拉力：1T |
|
